برشکاری و سوراخکاری و مونتاژ
واحد برشکاری، سوراخکاری و مونتاژ
بهره گیری از دستگاه های CNC، برش راسته، پانچ 5 کاره، دریل رادیال، باکس ساز، H ساز و … در کارخانه سازه های فلزی NCG
پروسه مونتاژ

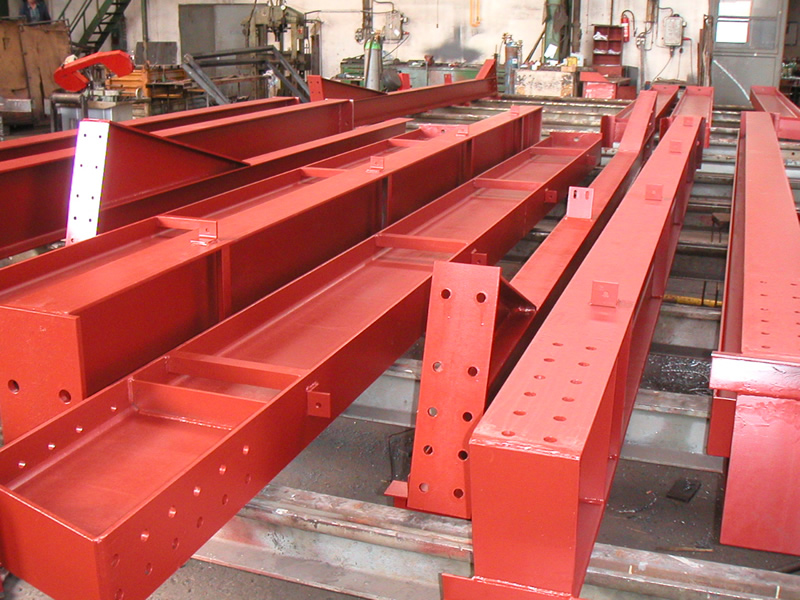

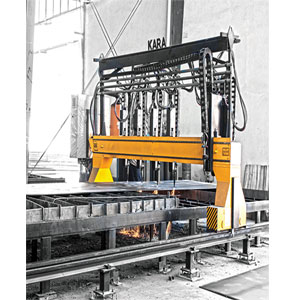

در واحد برشکاری کارخانه سازه های فلزی NCG برای برش گرم از دستگاه های CNC، برش راسته و برای برش سرد از دستگاه پانچ 5کاره در حالت گیوتین بهره گرفته می شود. همچنین جهت سوراخکاری ورق های اتصال، فلنج ها و صفحه ستون ها از دستگاه دریل رادیال و پانچ استفاده می شود.

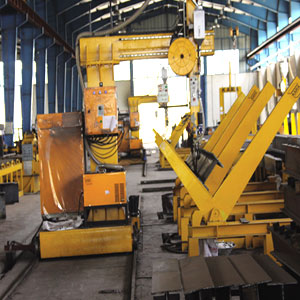

مونتاژ مقاطع H و همچنین باکس نیز با بکارگیری دستگاه های فول اتوماتیک H ساز و باکس ساز انجام می شود.
معرفی ماشین آلات

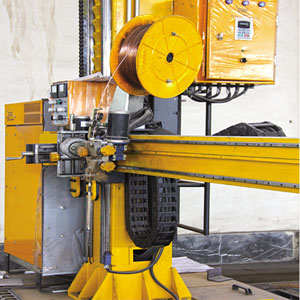

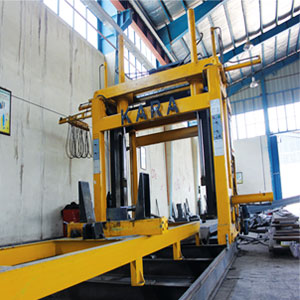

دستگاه باکس ساز یکی دیگر از محصولات برنا ابزار میباشد که اصول ساخت این اسکلت بر پایه اجرای سیستم سازه فلزی بشکل H و BOX میباشد.
معمولا از سازه های فلزی باکی بعنوان ستون و نگهدارنده طبقات استفاده میشود که دستگاه تولید باکس برنا ابزار قابلیت تولید با کیفیت بالا را برای سازنده این اجزا فراهم میکند.
مزایا:
*تعامد اضلاع نسبت به هم
*افزایش سرعت تولید
*کاهش نیاز به متخصص مونتاژ کار
*کاهش هزینه نیروی انسانی
مشخصات دستگاه:
*ابعاد سازه (میلی متر) 300-1200
*طول سازه (میلی متر) 4000-15000
*سرعت جابجایی(متر بردقیقه) 4
*حداکثر قدرت جک ها(تن) 15
*قدرت موتور هیدرولیک (کیلو وات) 7
*کورس حرکتی جک های بالا(میلی متر) 900
*کورس حرکت جک های چپ و راست(میلی متر) 550
*حداکثر وزن سازه (تن) 20
ابتدا ورق بال و جان به صورت Tدر دستگاه قرار داده می شود . سپس با حرکت رو به جلوی دستگاه ، اپراتور شروع به خال بندی سازه می کند .در انتها با چرخاندن قطعه و اضافه کردن بال دیگر ، سازه H شکل می گیرد . این نیروی محرکه دستگاه از طریق موتور و گیربکس و همچنین جکهای هیدرولیک تامین می شود.

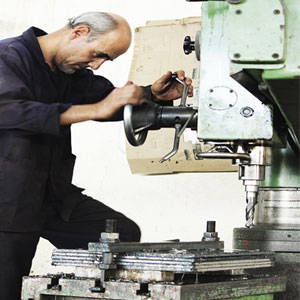

ماشین های دریل رادیال، ماشین هایی از نوع دریل هستند که کالاسکه (گیربکس) به منظور حرکت شعاعی بر روی بازویی که حول ستون خود می چرخد، حرکت می کند. این مکانیزم حرکتی به منظور سوراخکاری نقطه به نقطه روی قطعات بزرگی که امکان سوراخکاری با دریل ستونی و یا دریل های دیگر را ندارند بکار می روند.
دریل رادیال ابزار هایی هستند که این ابزار از خانواده دریل (همان سوراخ کردن ) است. ماشین دریل رادیال در گیربکس برای حرکت شعاعی به روی بازو حول ستون خود چرخش دارد.
در ماشین های دریل رادیال می توان گیربکس را در جهات مختلف به حرکت در آورد و بر اساس محل سوراخکاری مورد نظر عملیات ماشینکاری را انجام داد.
در ایران به دلیل استفاده از دریل رادیال در بخش قالبسازی که در کارگاههای کوچک به منظور سوراخکاری قطعات کوچک قالب، استفاده می شود می توان از رادیالهای بازو 80 با مته 40 استفاده کرد.
چون این نوع دریل های رادیال از قیمت و ابعاد کمتری برخوردارند و می توانند در فضاهای کوچکتر هم مورد استفاده قرار بگیرند.
